德國圖爾克TW-R30-K2可移動載碼體原裝進口，上海銳譽為你提供優惠的產品報價。

■ FRAM 存儲 2 kB
功能原理
HF讀寫頭形成的傳輸區域內的工作頻率是
13.56 MHz，傳輸距離的改變（0…500 mm）
由讀寫頭和載碼體共同決定。
這里所說的，只是在實驗室條件下，考慮材料
造成的任何影響來得出的標準值的讀/寫距離。
安裝在金屬內的載碼體的讀寫距離由金屬來決
定。
由于工件的公差, 安裝條件, 周圍環境和材料影
響（特別是金屬），檢測距離可能有所偏離，
讀寫距離可能會降低30%。
因此在真實運行條件下的應用測試是不可缺少
的（特別是移動讀寫）！

型號 TW-R30-K2
貨號 6900506
數據傳輸 電感耦合
工作頻率 13.56 MHz
存儲形式 FRAM
芯片 Fujitsu MB89R118
存儲容量 2048 字節
功能 讀/寫
用戶存儲容量 2000 字節
讀操作次數 無限
寫操作次數 1010
標準讀數時間 0.5 ms/字節
標準寫入時間 0.5 ms/字節
無線通訊與協議標準 ISO 15693
到金屬小距離 10 mm
環境溫度 -25…+85 °C
Storage temperature -45…+85 °C
140 °C, 1x100 h

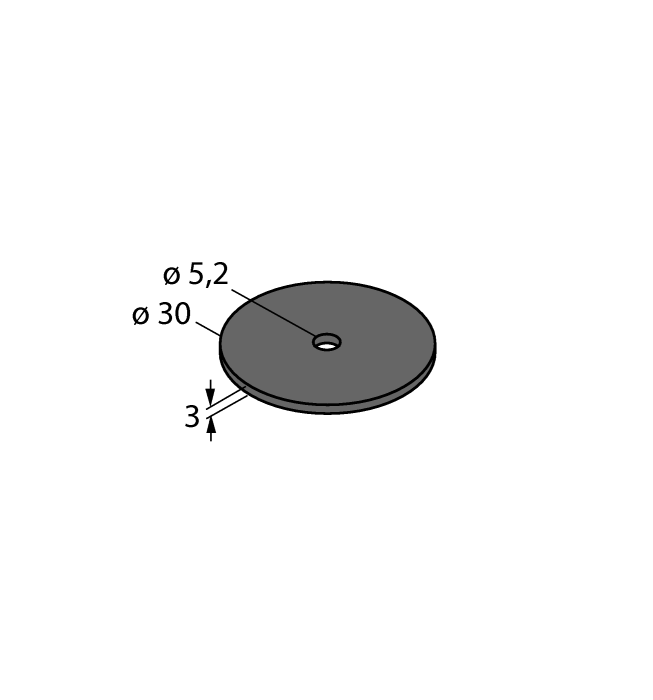

設計 R30
直徑 30 mm +/- 0.5 mm
內徑 5.2 mm +/- 0.3 mm
外殼高度 3 mm +/- 0.5 mm
外殼材料 塑料, PA
感應面材料 塑料, 黑, PA
防護等級 IP69K
包裝數量 1

讀寫頭
尺寸 型號 讀寫距離 傳輸區域 兩個讀寫頭之間
的小安裝距離
貨號 推薦距離
（mm）
大[mm] 大讀寫
長度[mm]
大偏移
寬度[mm]
[mm]
TB-M18-H1147
7030001
6 14 18 9 54
TB-EM18WD-H1147
7030224
6 14 18 9 54
TN-M18-H1147
7030002
16 31 32 16 54
TN-EM18WD-H1147
7030223
16 31 32 16 54
TB-M30-H1147
7030003
15 27 32 16 90
TB-EM30WD-H1147
7030221
15 27 32 16 90
TN-M30-H1147
7030004
23 42 50 25 90
TN-EM30WD-H1147
7030222
23 42 50 25 90
TN-CK40-H1147
7030006
30 55 56 28 120

讀寫頭
尺寸 型號 讀寫距離 傳輸區域 兩個讀寫頭之間
的小安裝距離
貨號 推薦距離
（mm）
大[mm] 大讀寫
長度[mm]
大偏移
寬度[mm]
[mm]
HT-IDENT-H1147
7030236
30 55 56 28 120
HT-IDENT-H1187
7030238
30 55 56 28 120
TN-Q14-0.15-RS4.47T
7030235
23 42 50 25 90
TN-Q80-H1147
7030007
35 67 80 40 240
TNLR-Q80-H1147
7030230
60 98 104 52 240
TNSLR-Q80WD-H1147
7030418
74 138 136 68 450

讀寫頭
尺寸 型號 讀寫距離 傳輸區域 兩個讀寫頭之間
的小安裝距離
貨號 推薦距離
（mm）
大[mm] 大讀寫
長度[mm]
大偏移
寬度[mm]
[mm]
TNLR-Q80L400-H1147
7030204Lengthwise
50 122 416 50 240
TNLR-Q80L400-H1147
7030204
70 122 100 208 240
TNLR-Q80L400-H1147L
7030234
70 122 100 208 240
TNLR-Q80L400-H1147L
7030234Lengthwise
50 122 416 50 240
TNLR-Q350-H1147
7030220
100 250 380 190 1110
TNSLR-Q42TWD-H1147
7030424
60 98 104 52 240
TB-Q08-0.15-RS4.47T
7030553
6 14 18 9 54

讀寫頭
尺寸 型號 讀寫距離 傳輸區域 兩個讀寫頭之間
的小安裝距離
貨號 推薦距離
（mm）
大[mm] 大讀寫
長度[mm]
大偏移
寬度[mm]
[mm]
TN-S32XL-H1147
7030008
30 82 132 66 420

兼容手持設備
PD-IDENT-HF-RWBTA (7030601)
手持式讀寫器用于移動讀寫載碼體。配有WLAN 802.11a/b/
g/n和藍牙；包含配有電源的底座、USB線以及圖爾克RFID
軟件TA-HF。
PD-IDENT-HF-S2D-RWBTA (7030602)
手持式讀寫器用于移動讀寫載碼體。配有WLAN 802.11a/
b/g/n、藍牙以及二維碼掃碼器；包含把手、配有電源的底
座、USB線以及圖爾克RFID軟件TA-HF。
PD-IDENT-HF-L1D-RBUP-SMART (7030564)
手持式讀寫器用于移動讀寫載碼體。鍵盤功能(HID)通過藍
牙（也傳至IOS設備）或USB無線傳輸數據。一維碼激光掃
碼器以及僅有的三個按鈕易于使用。

附件
型號 貨號 尺寸圖
DS-R30 6900512 墊片可以使載碼體間接安裝在金屬上。
